冷庫吸氣式感煙火�(zāi)探測器火�(zāi)報警方案
文章來自�陸和消防�(shè)� �(fā)布時間:2016-12-17 03:12:49
一、概�
冷庫中的吸氣式感煙火�(zāi)探測報警系統(俗稱空氣采樣式煙霧探測系統)需要專門的技�(shù),在這個方面消防規范、標準或�(guī)則中還沒有規��
本指南用于幫助設計者針對冷庫這種特殊的環境條件設�*有效�*可靠的煙霧探測系�(tǒng)。我們總是敦促設計者使其設計的空氣采樣式煙霧探測系�(tǒng)達到或超�**消防�(guī)范、標準或�(guī)則的�(guī)�,但在這一�(yīng)用中,要做到這一點相當困�。當�(shè)計不能滿足一般公認的參數指標�,設計者應該與用戶、保險公司或�(quán)威機�(gòu)針對其中的難點進行討論。以下吸氣式感煙火災探測器以GST-HSSD(編輯注:此型號目前已經停產,實際可用其他型號替代)為例�
�

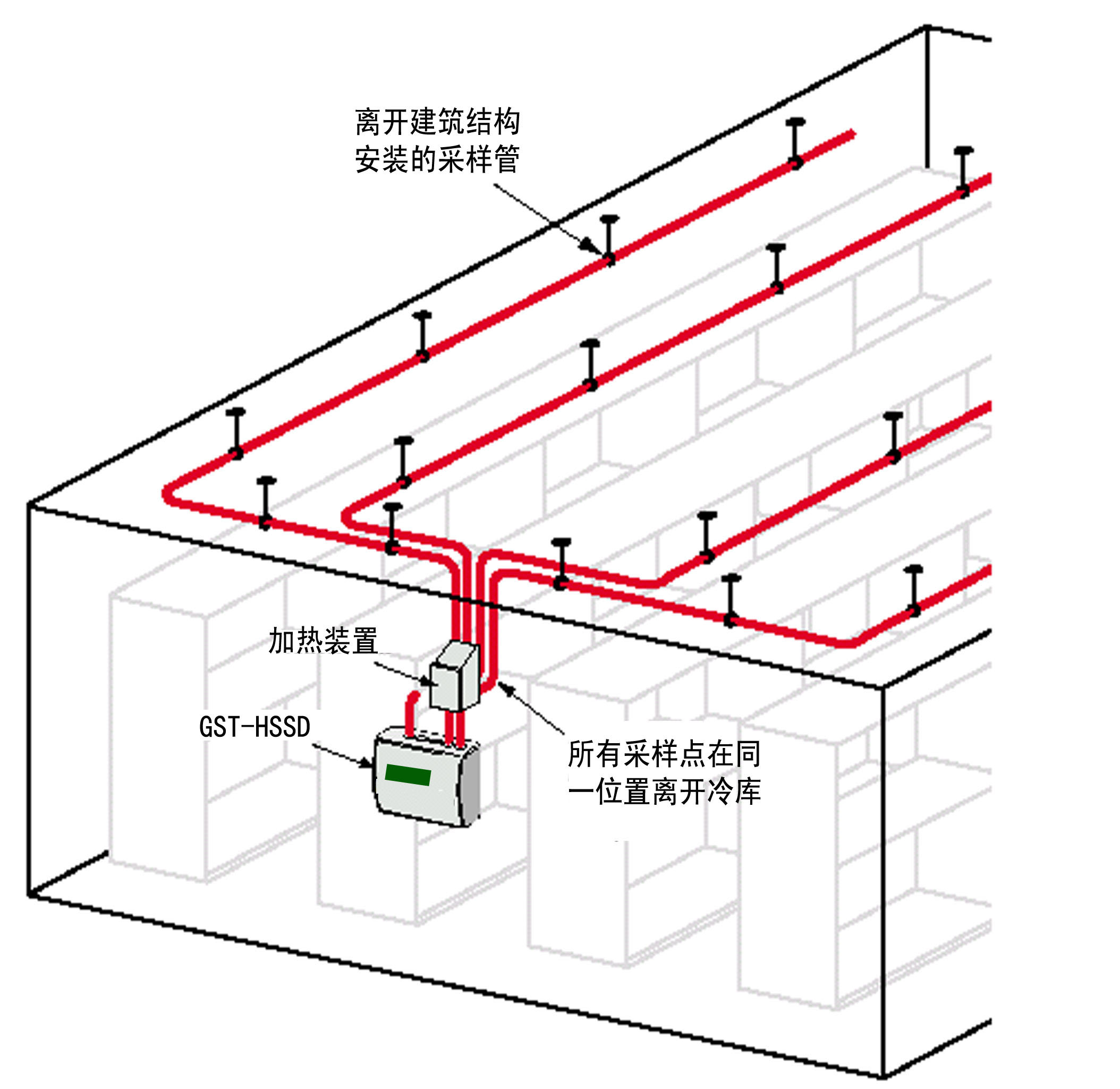

安裝在冷庫中的吸氣式感煙火災探測�
�、冷庫中的典型應�
采樣系統�(yīng)安裝在冷庫內。建議使用ABS或薄不銹鋼材�。PVC-u材料不太合適,因為這種材料在低溫下會變��
注意: 如果安裝金屬管采樣網�(luò),則必須接地�
采樣管系�(tǒng)�(yīng)安裝在距離建筑結�(gòu)盡可能遠的位�。接觸或距建筑結�(gòu)近的地方,很容易凝露或結�。盡管冷庫中的工作溫度一般都低于0°C,但仍會因熱的輻射、對流或傳導�(chǎn)生很大的溫差�
冷凍裝置會間歇性地�(fā)送遠遠低于冷庫設計工作溫度的冷空氣,�-35� -40°C。如果采樣管系統直接安裝在這一冷氣流中,就會變得非常冷。冷凍裝置不工作時采樣管需要一定時間才能達到冷庫溫度,因此有可能會�(jié)�。建議在安裝采樣管時,盡量避開這一冷氣��
采樣孔應打在采樣管的�(cè)面,這樣凝露或冰霜不易積�。如果打在采樣管底部,則很容易被堵住�
采樣管應離頂棚或墻壁至少300 mm,以減少從這些表面?zhèn)�?dǎo)的熱��
�(yīng)考慮�(jiān)控返回冷凍裝置的氣流。可以利用這一氣流將煙霧送到采樣系統。但要注意這一氣流不是連續�,不能只依靠它傳送煙�。應該與用戶、顧問或保險公司一起確��
GST空氣采樣式感煙火�(zāi)探測報警器必須安裝在冷庫外面,因為該裝置的設計不能滿足在低于0° C的溫度下連續工作的要求。如果安裝在冷庫外墻或頂棚上,應使用隔熱木板將探測器與其表面隔開(如50mmx50mm的軟木),因為有時候這些表面可能會凝�。如果探測器安裝在外�,則�(yīng)安裝于合適的防護外殼�(nèi),避免露天氣候的影響,外殼必須設置能使排氣管返回被保護區域通道�

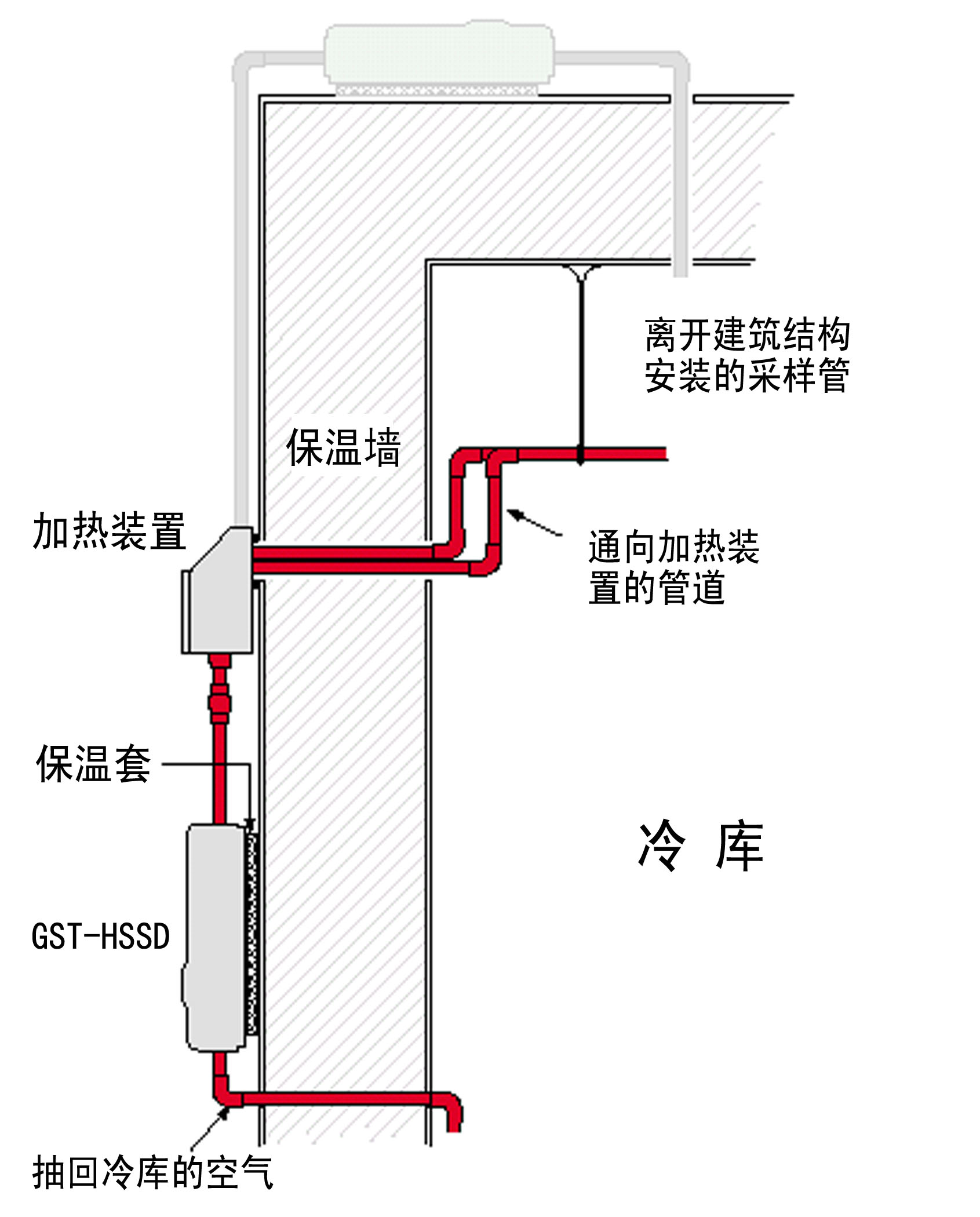

冷庫中采樣管,加熱箱和吸氣式感煙火災探測器的相對位置
在采樣管離開冷庫的位置應安裝一個空氣加熱器(見下圖)這樣冷凍的采樣管不會暴露在冷庫外的高溫空氣中。如果暴露在空氣�,則會產生大量的凝露,特別是在濕潤的�(huán)境中。這樣會形成一個冷�/融化的循�(huán),如果不認真處理,則會對安全正常工作造成威脅??諝饧訜崞鲿岣卟蓸涌諝饧肮艿罍囟确乐贡砻婺�?。經驗證明基本的跟蹤加熱不適于運行在遠低�0° C的條件下的冷�,表面凝露收集器也是這樣,尤其是沒有任何措施處理這些收集起來的水��
連接加熱器的采樣管應水平或傾�。這樣會阻止露珠流回采樣管,重新結�,導致堵塞管��
如果冷庫周圍沒有維修空間,加熱器�(yīng)安裝在避免氣候影響的防護箱內,探測器可安裝在頂棚上的維修空間。不要將加熱器安裝在冷庫的頂棚上,這樣可能�(dǎo)致的一些問題,我們將�“可避免的問題”一節中介��

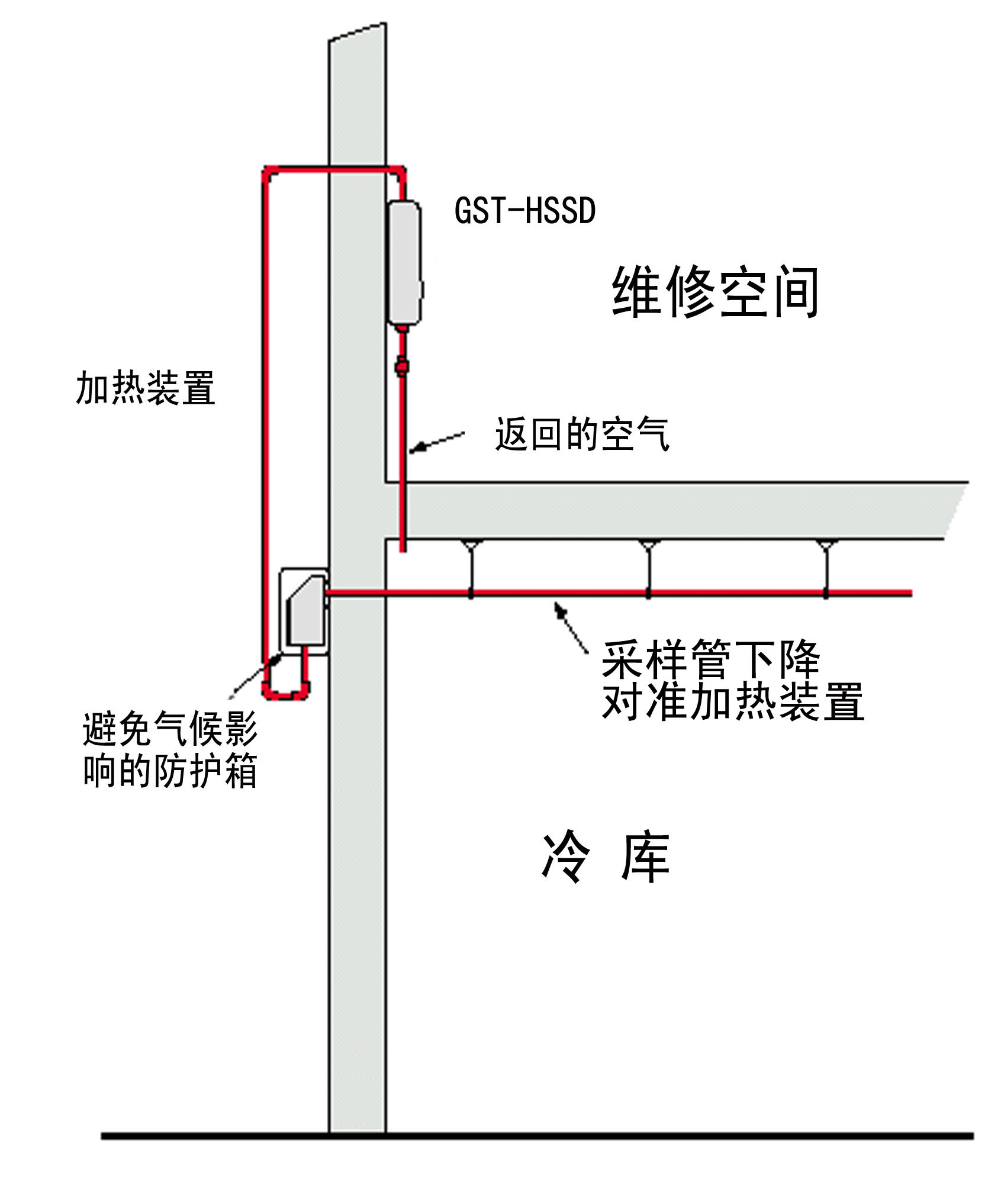

典型冷庫吸氣式感煙火�(zāi)煙霧探測
如果沒有維修空間,加熱器和GST空氣采樣式感煙火�(zāi)探測報警器都可以安裝在建筑物墻上的避免氣候影響的防護箱內�
GST空氣采樣式感煙火�(zāi)探測報警器應接一個排氣管,用于將采樣的空氣送回保護區�。這樣能避免冷庫和周圍區域的壓力差反過來影響通過探測器的氣流�
空氣加熱器需要使用AC電源,建議對其工作狀�(tài)進行連續�(jiān)�。為�,要求廠家配備溫度調節裝置,并安裝在氣流進入GST空氣采樣式感煙火�(zāi)探測報警器的位置。此開關的輸出可用于故障報警�
必須考慮溫度變化對采樣管的影�。在新建的冷庫中,采樣管安裝時的溫度可能�,例��15°C。冷庫開始運行時,同樣的管道工作溫度通常�-35°C。溫�50°C。因此在安裝時就�(yīng)根據采樣管的線性膨脹系�(shù)采取適當措施以保�*終安裝長度。這些措施�(yīng)包括:保證管道支架能夠活�,或為較長的管道加上伸縮管�
例:ABS材料的線性膨脹系�(shù)是每攝氏度每�10.1 x 10-5。則40米長的ABS管道溫度降低�50°C時的計算方法如下�
10.1 x 10-5 x 50°C x 40m = 2000 x 0.000101 = 0.202 m.
管道長度會縮�202 mm. (8")�

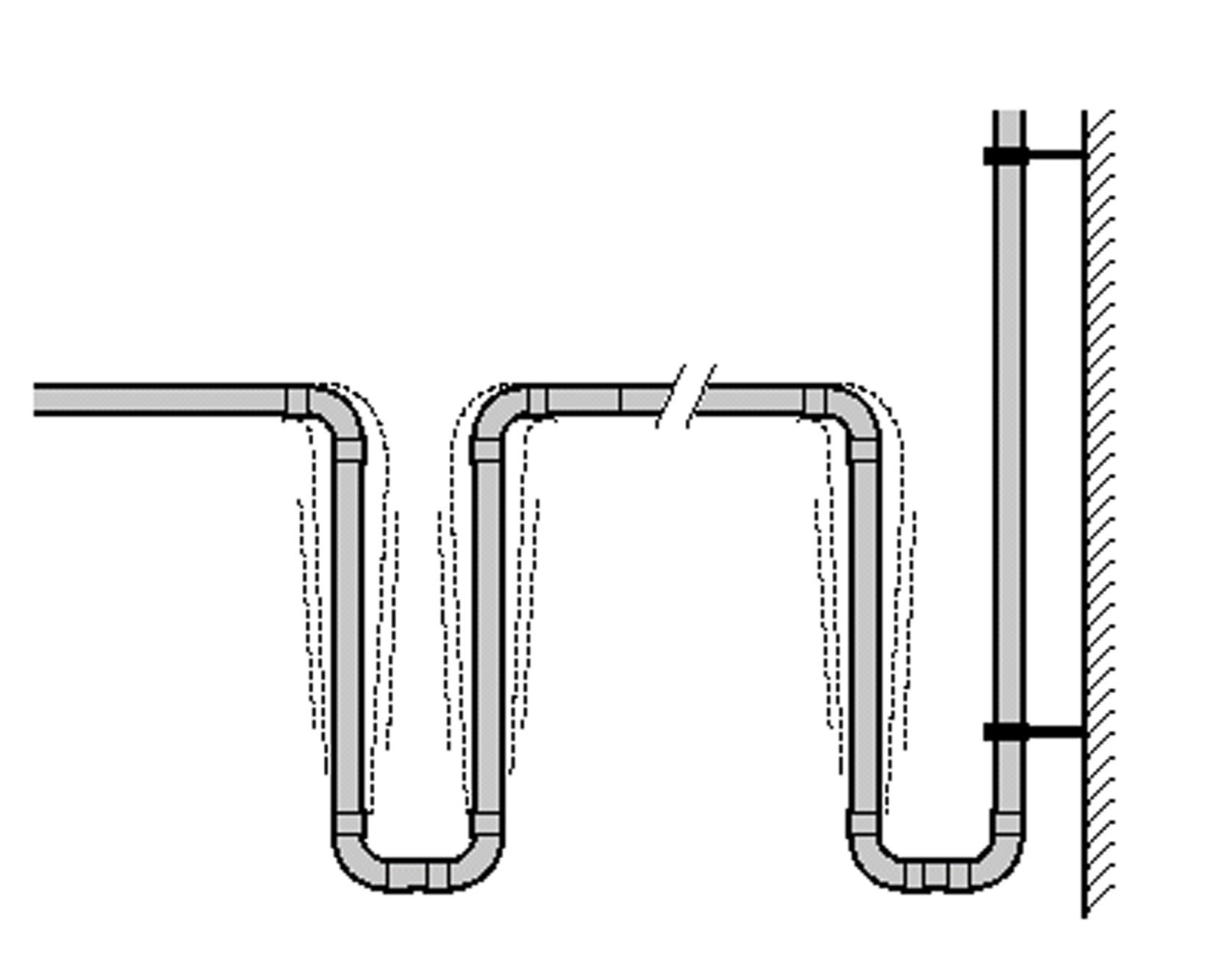

伸縮組件。使較長和主采樣管道能夠伸縮而不會彎�
�、用于低溫環境場所的空氣加熱器
GST空氣采樣式感煙火�(zāi)探測報警器不適于安裝在環境溫度低�0°C的地�(探測器短�*低工作溫度為-10°C�。如果保護區域的溫度持續低于這一溫度,GST空氣采樣式感煙火�(zāi)探測報警器必須安裝在保護區域以�??諝饧訜峤M件通過自我�(diào)節元件對來自保護區域的冷空氣進行加熱。這樣就能減少保護區域以外的采樣管的凝露問題。對空氣樣品進行加熱也能保證GST空氣采樣式感煙火�(zāi)探測報警器在�(guī)定的溫度范圍�(nèi)工作并消除其表面凝露�

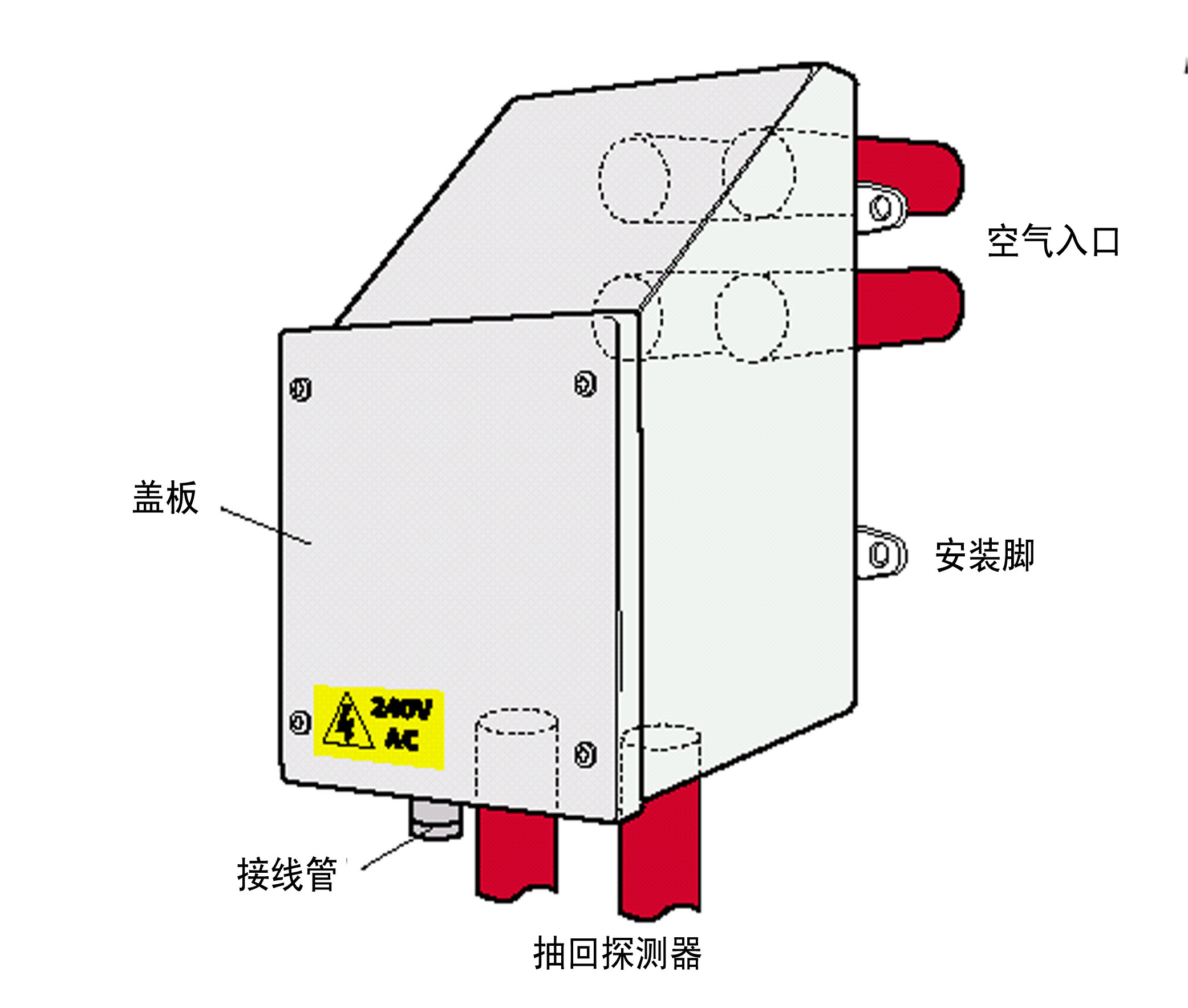

加熱裝置
3.1 元件
薄鋼板殼及活動的蓋。表面為鈍化鋅板�
自我�(diào)節加熱元件- 230 V.AC 60/200 W�
入口- 4 x 3/4英寸外螺紋管接頭�(25mm可選)。如果使用金屬采樣管,則可改為相�(yīng)接頭�
出口- 2 x 3/4英寸外螺紋管接頭�
密封進線��
陶瓷接線盒�
3.2 安裝
加熱組件*好應安裝在離GST空氣采樣式感煙火�(zāi)探測報警器約300mm的位�。為簡化連接,應使用線狀插座�
加熱裝置的位置確定后,應向保護區域采樣管入口相應位置鉆一個孔,這個孔不應大于105 mm x 105mm�
加熱箱不�(yīng)安裝在冷庫頂棚上而讓管道自下而上接入??赡艿慕Y(jié)果是接到加熱箱的管道被冰堵塞。詳細說明請見可避免的問題一節�
如果安裝的位置有楞或不平,在冷庫墻上安裝一塊安裝板。安裝板和墻壁間�(yīng)完全密封�
將加熱器放在安裝板上,標出安裝孔的位��
將加熱器固定在選定的位置�
用連接管將ABS采樣管接到入口處�(如果采樣管使用其它材料則有必要在固定加熱器前裝好套管)。給不使用的入口加蓋或堵住可保證密封,不易斷開�
用專用的隔熱材料將進入冷庫的孔堵好�
將加熱組件與GST空氣采樣式感煙火�(zāi)探測報警器的兩個入口連接�
�3�1.5mm耐熱花線或MICV為加熱器供電。為簡化機殼�(nèi)的接�,建議暫時將陶瓷接線盒的螺絲擰開�
供電電源�(yīng)�230V.AC電源,自�(fù)熔絲�3.0 Amps�(可與GST空氣采樣式感煙火�(zāi)探測報警器的供電電源相同)。加熱組件必須接��
3.3 �(jiān)�
為監控加熱器的工作情�,提供了一套溫度自動調節裝置,監控離開空氣采樣扇的空氣溫�。如果加熱器沒有工作,溫度自動調節裝置的觸點閉合并�(fā)出一般故障信�。當GST空氣采樣式感煙火�(zāi)探測報警器與模擬編碼火災自動報警系統連接�,可利用消防模塊(監視模塊)進行故障報警�
3.4 可避免的問題
以上建議可能只給安裝人員提供了有限的選擇� 這些都是�(jīng)過仔細研究的,因為許多構建采樣管�(wǎng)�(luò)的常�(guī)技�(shù)在這一�(yīng)用場所都可能出�(xiàn)問題�
�(jīng)驗證明有一條路線無論如何都�(yīng)避免,就是將采樣管從冷庫�(nèi)垂直通到冷庫隔溫層外的溫暖區域。這種做法的結果是�(dǎo)致管道結冰堵�。這種情況�(fā)生的速度取決于進入冷庫的空氣的相對濕度、空氣中的結冰顆粒及冷庫和周圍環境的溫差�
如果能保證冷庫內的空氣不�(jié)冰,這種�(xiàn)象就不會�(fā)�。但是不太可能做�,因為每一次開門都會有潮濕空氣進入冷庫�
延伸采樣點對堵塞尤其敏感,因為其直徑相對較小。所以建議不要使用延伸采樣點�
在冷庫外,管道外表面也會�(chǎn)生大量凝�。這很難控�,而且如果不去管它,還會對安全和正常工作造成威脅,并影響冷庫的結�(gòu)�
